Circuito Nº 6. Ciclo único de cilindro de doble efecto con electroválvulas monoestable 5/2 (neumática) o 4/2 (hidráulica)

Circuito Electrohidráulico Nº 6.

Ciclo único de cilindro de doble efecto con electroválvulas monoestable 5/2 (neumática) o 4/2 (hidráulica)

Este circuito eléctrico permite que el cilindro realice un ciclo completo (A+/A-) con solo pulsar S2, esto es debido a que incorpora un par de sensores o finales de carrera mecánicos en los extremos del cilindro, que sirven para evidenciar la posición del cilindro.

La información acerca de la culminación de los movimientos tanto de entrada como salida de los cilindros es proporcionada por finales de carrera con accionamiento por rodillo (A0 y A1), a los cuales van asociados contactos.

Como condición de activación de K1 está el pulsador S2 y el final de carrera A0 que es normalmente abierto pero que se cierra al estar pulsado en la situación inicial, y cuenta con dos posibles señales de desactivación, S1 que es un pulsador normalmente cerrado el cual puede ser accionado por el operador en cualquier momento o el final de carrera A1 (normalmente cerrado) que se abre cuando el cilindro sale completamente.



Actividad: Observar el video “Ciclo único válvula 5/2 monoestable” en el enlace:
https://www.youtube.com/watch?v=ZIadQgO2S-A

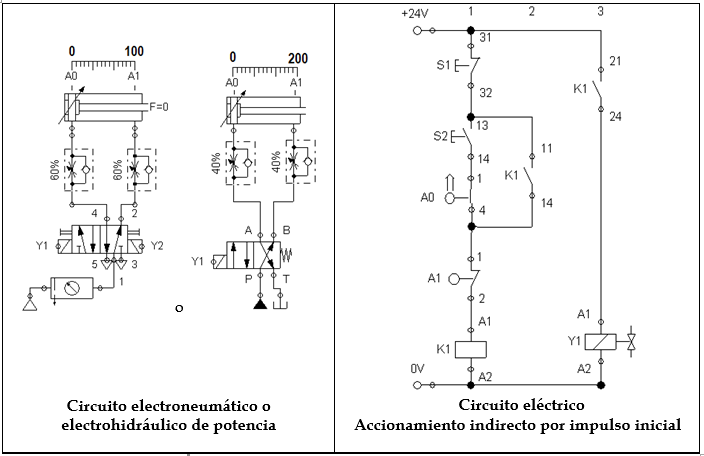

Figura 8. Ciclo único de cilindro de doble efecto con electroválvulas monoestable
